Ano ang 3 pinaka -karaniwang mga pagkabigo sa air dryer?

Sa mundo ng mga naka -compress na sistema ng hangin, ang kalidad ng hangin na naihatid ay kritikal lamang sa presyon at dami nito. Ang kahalumigmigan, singaw ng langis, at bagay na particulate ay maaaring mapahamak sa mga tool ng pneumatic, mga proseso ng pagmamanupaktura, at mga pagtatapos ng mga produkto. Ito ay kung saan ang mga sistema ng pagpapatayo ng hangin ay magiging kailangang -kailangan. Dalawa sa mga pinaka -laganap na teknolohiya para sa pag -alis ng kahalumigmigan ay Ang mga palamig na air dryers at Desiccant air compressor dryers. Habang ang kanilang mga prinsipyo sa pagpapatakbo ay naiiba - ang isang cools air upang mapagbigyan ang kahalumigmigan, ang iba pang mga adsorbs na gumagamit ng isang maliliit na materyal - kapwa ay napapailalim sa mga pagkabigo sa mekanikal at pagpapatakbo. Ang pag-unawa sa mga pagkabigo na ito ay susi sa pagpapanatili ng isang maaasahang, mahusay, at epektibong naka-compress na air system. Para sa mga operator, mga tagapamahala ng pagpapanatili, at mga mamimili, ang pagkilala sa mga palatataan ng problema ay maaaring maiwasan ang magastos na downtime at pag -aayos ng mga bayarin.

1. Nahawahan at fouled heat exchangers sa palamig na air dryers

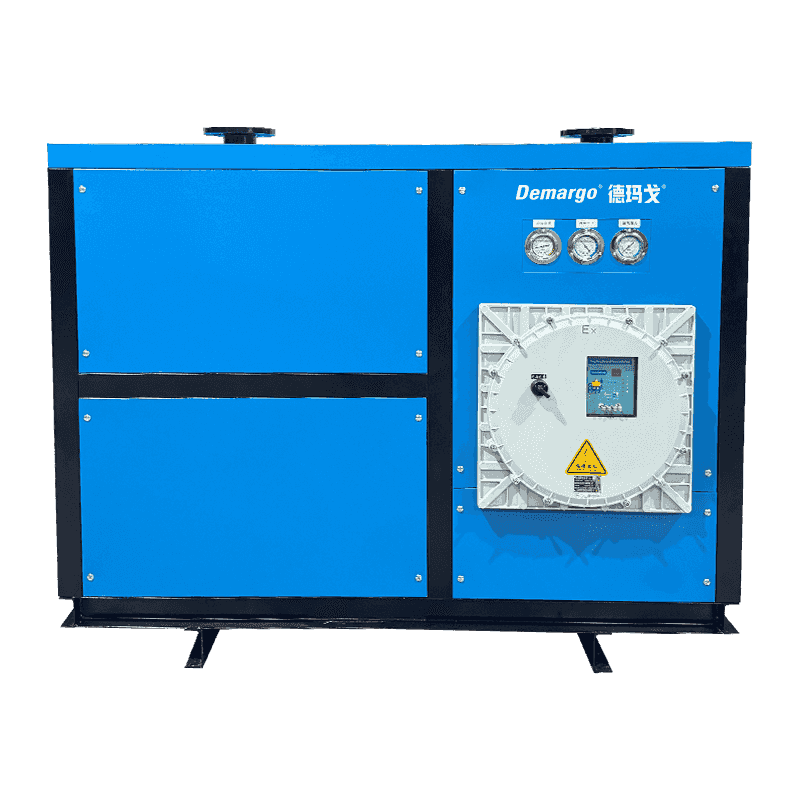

Ang mga palamig na air dryers Magpatakbo sa isang prinsipyo na katulad ng isang air conditioner ng sambahayan. Ang mainit, kahalumigmigan na naka-compress na naka-compress na hangin ay pumapasok sa dryer at unang pinalamig sa isang air-to-air heat exchanger sa pamamagitan ng papalabas na malamig, tuyong hangin. Pagkatapos ay ipinapasa ito sa isang air-to-refrigerant heat exchanger, kung saan ang isang closed-loop na circuit circuit ay pinapalamig ito sa isang paunang natukoy na dew point, karaniwang nasa saklaw ng 3 ° C hanggang 10 ° C (37 ° F hanggang 50 ° F). Sa temperatura na ito, ang isang makabuluhang bahagi ng singaw ng tubig ay nagbibigay ng likidong form at pinaghiwalay at na -ejected mula sa system sa pamamagitan ng isang awtomatikong kanal. Ang ngayon-tuyo, malamig na hangin pagkatapos ay dumaan sa pamamagitan ng air-to-air heat exchanger, kung saan pinainit ito ng papasok na hangin, pinalaki ang temperatura nito upang maiwasan ang pagbagsak ng pipe pipe at pagbabawas ng kamag-anak na kahalumigmigan.

Ang mga kritikal na sangkap sa prosesong ito ay ang dalawang heat exchangers. Ang kanilang kahusayan ay pinakamahalaga sa pagganap ng dryer. Ang pinaka -karaniwang mode ng pagkabigo para sa Ang mga palamig na air dryers ay ang kontaminasyon at fouling ng mga heat exchange ibabaw na ito.

Mga Sanhi ng Kontaminasyon:

Ang pangunahing salarin ay isang kakulangan ng sapat na pagsasala ng agos. Ang naka -compress na hangin nang diretso mula sa isang tagapiga ay hindi lamang basa -basa; Naglalaman ito ng mga pampadulas na aerosol, bagay na particulate mula sa nakapaligid na paggamit ng hangin, at magsuot ng mga particle mula sa tagapiga mismo. Sa paglipas ng panahon, ang mga kontaminadong ito ay nag -coat ng mga palikpik at tubo ng mga palitan ng init. Ang patong na ito ay kumikilos bilang isang insulating hadlang, na binabawasan ang kakayahan ng yunit na maglipat ng init. Ang air-to-refrigerant exchanger ay hindi maaaring palamig nang epektibo ang naka-compress na hangin, at ang air-to-air exchanger ay hindi maayos na ma-pre-cool ang papasok na hangin o muling pag-init ang papalabas na hangin.

Mga sintomas at kahihinatnan:

Ang sintomas ng isang fouled heat exchanger ay a mas mataas kaysa sa dinisenyo na presyon ng dew point . Maglagay lamang, ang hangin na lumabas sa dryer ay basa pa rin. Ito ay nagpapakita bilang likidong tubig na lumilitaw sa mga linya ng hangin sa ibaba ng dryer, na humahantong sa kaagnasan, pagkabigo ng tool, mga frozen na linya sa malamig na mga kapaligiran, at pagkasira sa mga sensitibong aplikasyon tulad ng pagpipinta o packaging ng pagkain. Ang sistema ng pagpapalamig mismo ay magdurusa din. Dapat itong gumana nang mas mahirap at mas mahaba upang makamit ang temperatura ng target, na humahantong sa pagtaas ng pagkonsumo ng enerhiya, mas mataas na gastos sa operating, at potensyal na napaaga na pagkabigo ng tagapiga dahil sa labis na pagtakbo ng mga siklo at sobrang pag -init.

Pag -iwas at Pagpapanatili:

Ang pag -iwas sa kabiguang ito ay prangka ngunit madalas na hindi mapapansin. Ang pag -install ng a Mataas na kalidad na filter ng layunin at a Coalescing filter pataas ng Pinalamig na air dryer ay hindi mapagbigyan. Ang mga filter na ito ay nag -aalis ng karamihan ng likidong tubig, langis, at solidong mga partikulo bago nila maabot ang maselan na mga palitan ng init ng dryer. Bukod dito, ang isang nakagawiang iskedyul ng pagpapanatili ay dapat magsama ng regular na visual inspeksyon at, kung maaari, paglilinis ng mga heat exchanger fins. Para sa air-to-air exchanger, maaaring kasangkot ito sa malinis, tuyong naka-compress na hangin upang pumutok ang mga labi. Para sa air-to-refrigerant condenser, ang pagpapanatiling palikpik nito ay walang alikabok at grime ay mahalaga para sa pagtanggi ng init sa nakapaligid na kapaligiran. Ang pagsunod sa isang iskedyul ng pagbabago ng elemento ng filter batay sa pagkakaiba-iba ng presyon, hindi lamang oras, ay kritikal para sa pangmatagalang pagiging maaasahan.

2. Desiccant degradation at kontaminasyon sa desiccant air compressor dryers

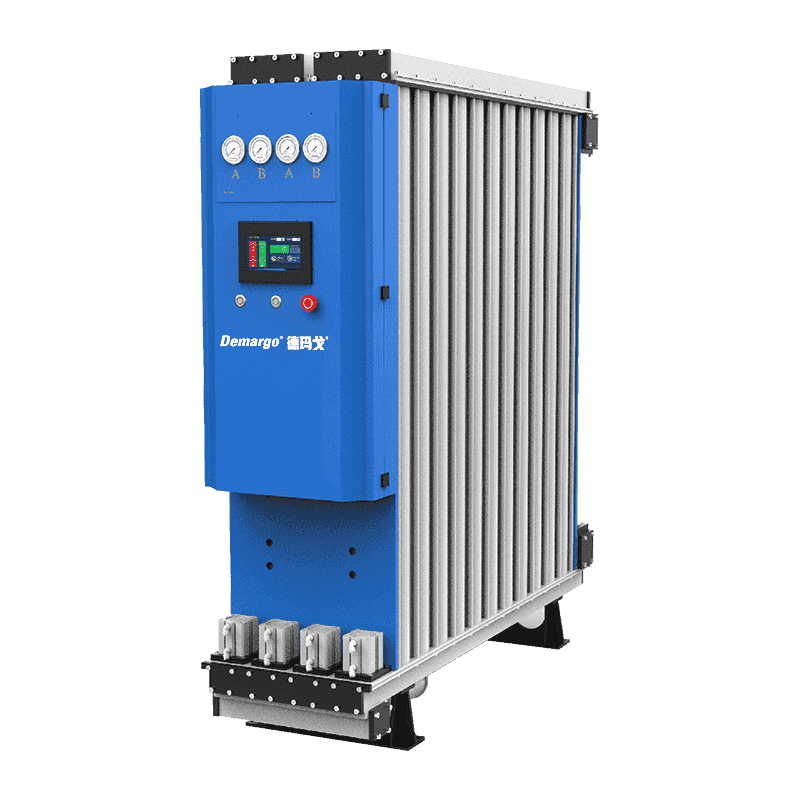

Desiccant air compressor Ang mga dryer, mas tumpak na tinatawag Desiccant air dryers , gumamit ng isang panimula na magkakaibang diskarte sa pag -alis ng kahalumigmigan. Gumagamit sila ng adsorption, isang proseso kung saan ang singaw ng tubig ay naaakit at gaganapin sa malawak na lugar ng ibabaw ng isang maliliit na desiccant material, tulad ng aktibong alumina o silica gel. Ang mga sistemang ito ay karaniwang binubuo ng dalawang tower na puno ng desiccant. Habang ang isang tower ay aktibong pinatuyo ang papasok na naka -compress na hangin, ang iba ay nabagong muli - na naka -pugad sa kahalumigmigan na nakolekta nito - upang ihata ito para sa susunod na pag -ikot. Ang pagbabagong -buhay ay maaaring makamit alinman nang walang init (gamit ang isang bahagi ng tuyong hangin, na kilala bilang "walang init" na mga dryers) o may init (gamit ang isang panloob na pampainit o panlabas na blower, na kilala bilang "pinainit" o "blower purge" dryers).

Ang puso ng sistemang ito ay ang desiccant mismo. Dahil dito, ang pinakakaraniwang punto ng pagkabigo para sa Desiccant air dryers ay ang pagkasira, pag -iipon, at kontaminasyon ng mga desiccant kuwintas.

Mga sanhi ng pagkasira at kontaminasyon:

Ang Desiccant ay isang maaaring maubos na materyal na may isang hangganan na habang -buhay. Kahit na sa ilalim ng perpektong mga kondisyon, ang mga kuwintas ay natural na mag -akit at masira sa pinong pulbos sa libu -libong mga siklo ng adsorption at pagbabagong -buhay. Gayunpaman, ang prosesong ito ay kapansin -pansing pinabilis ng kontaminasyon. Ang pinaka -nakasisirang mga kontaminado ay langis, lalo na sa likido o aerosol form. Kapag ang langis ay nag -coats sa ibabaw ng mga desiccant beads, lumilikha ito ng isang pelikula na humaharang sa mga pores, na pumipigil sa singaw ng tubig na maging adsorbed - isang kondisyon na kilala bilang "fouling oil." Ito ang pangunahing dahilan kung bakit Coalescing filters at Mga filter ng pagtanggal ng langis ay ganap na kritikal na pataas ng a Desiccant air dryer . Kung wala ang proteksyon na ito, ang mamahaling desiccant bed ay mabilis na masisira. Bukod dito, kung ang pre-filtration ay hindi sapat at ang likidong tubig ay pinapayagan na dalhin sa mga desiccant tower, maaari itong maging sanhi ng "pag-channel," kung saan ang tubig ay pinipilit ang isang latas sa kama sa halip na pantay na kumalat, na nagbibigay ng malalaking bahagi ng desiccant na hindi nagamit.

Mga sintomas at kahihinatnan:

Ang pangunahing sintomas ay, muli, isang mataas na presyon ng dew point, madalas na may yunit na hindi makamit ang na -rate na pagganap nito, tulad ng isang -40 ° C point point. Ang mga kahihinatnan ay malubha: basa na mga proseso ng kontaminadong hangin, mga linya ng control ng frozen, at pagtanggi ng produkto. Bilang karagdagan, ang kontaminado o nakapanghihina na desiccant ay lumilikha ng isang mataas na presyon ng pagbagsak sa buong mga tower. Ang tagapiga ay dapat na magtrabaho nang mas mahirap upang itulak ang hangin sa pamamagitan ng naharang na kama, na humahantong sa makabuluhang basura ng enerhiya. Sa mga malubhang kaso, ang pagbagsak ng presyon ay maaaring napakataas na ang demand ng hangin ng system ay hindi matugunan. Kung ang desiccant ay bumagsak sa mga multa, ang mga particle na ito ay maaaring makatakas sa mga tower at mahawahan ang mga linya ng hangin at kagamitan sa agos, na nagdudulot ng mas maraming pinsala.

Pag -iwas at Pagpapanatili:

Ang nag -iisang pinakamahalagang panukalang pang -iwas ay pambihirang pagsasala ng agos. A Coalescing filter kasunod ng isang Na -activate na filter ng pag -alis ng singaw ng langis ng carbon ay ang proteksyon na pamantayang ginto para sa a Desiccant air dryer . Ang multi-stage na pagsasala na ito ay nagsisiguro na walang likidong langis, langis aerosol, o singaw ng langis na umabot sa desiccant bed. Ang regular na pagsubaybay sa pagbagsak ng presyon sa buong dryer ay maaaring magbigay ng isang maagang babala na tanda ng mga isyu sa desiccant bed. Sa wakas, ang desiccant ay dapat suriin at mabago sa isang nakatakdang batayan, tulad ng inirerekomenda ng tagagawa o tulad ng ipinahiwatig ng pagtanggi sa pagganap. Sa mga heat-reactivated dryers, na tinitiyak na ang heater ng pagbabagong-buhay at termostat ay gumagana nang tama ay mahalaga, dahil ang under-heating ay mabibigo na linisin ang desiccant, at ang sobrang pag-init ay maaaring sumter at sirain ito.

3. Ang Universal Hamon: Hindi tamang pag -install at sizing

Habang ang unang dalawang pagkabigo ay mekanikal at tiyak sa uri ng dryer, ang pangatlong pinakakaraniwang kabiguan ay isang error sa tao at pamamaraan na naaangkop sa pareho Ang mga palamig na air dryers at Desiccant air compressor Mga dryer: hindi wastong pag -install ng system at, pinaka -kritikal, hindi wastong sizing. Ang isang perpektong panindang dryer ay mabibigo na gumanap kung hindi ito isinama nang tama sa naka -compress na sistema ng hangin o kung ang kapasidad nito ay mismatched sa demand.

Ang kritikal ng tamang sizing:

Ang pagsukat ng isang air dryer ay hindi tungkol sa pagtutugma nito sa rating ng pangalan ng compressor. Ito ay tungkol sa pagtutugma nito sa aktwal maximum na rate ng daloy , temperatura ng inlet , Presyon ng Inlet , at nakapaligid na temperatura ng operating environment.

• Oversizing: Habang madalas na nakikita bilang "hinaharap-patunay," isang makabuluhang labis na dryer, lalo na a Palamig Uri, maaaring may problema. Maaari itong maikli ang siklo, na nangangahulugang madalas na lumiliko ang compressor nito. Ang pagbibisikleta na ito ay humahantong sa pagtaas ng pagsusuot at luha sa mga sangkap na de -koryenteng at mekanikal at maiiwasan ang yunit mula sa pag -stabilize sa pinakamainam na temperatura ng operating para sa mahusay na pag -alis ng tubig.
• Undersizing: Ito ay isang mas karaniwan at malubhang pagkakamali. Ang isang undersized dryer ay hindi lamang kayang hawakan ang dami, temperatura, o pag -load ng kahalumigmigan ng naka -compress na air stream. A Pinalamig na air dryer Iyon ay napakaliit ay magkakaroon ng patuloy na pagpapatakbo ng circuit ng pagpapalamig na hindi pa rin maaaring palamig ang hangin sa kinakailangang punto ng hamog, na humahantong sa basa na hangin at mataas na gastos sa enerhiya. Isang undersized Desiccant air dryer Magkakaroon ng isang ipinagbabawal na maikling pag -ikot ng adsorption bago ang saturated bed na desiccant, na nagiging sanhi ng madalas na mga switchovers at mabilis na nagpapabagal sa desiccant dahil sa hindi kumpletong pagbabagong -buhay. Kumonsumo din ito ng isang napakalaking halaga ng purge air, pagnanakaw ng mahalagang naka -compress na hangin mula sa paggawa.

Mga kahihinatnan ng hindi magandang kasanayan sa pag -install:

Ang pag -install ay lampas sa paglalagay ng yunit sa sahig. Ang mga karaniwang error sa pag -install na humantong sa kabiguan ay kasama ang:

• Hindi sapat na piping: Ang paggamit ng piping na napakaliit, na lumilikha ng isang mataas na presyon ng pagbagsak bago ang hangin kahit na maabot ang dryer.
• Nawawalang bypass: Ang pagkabigong mag -install ng isang bypass loop na may mga balbula ng paghihiwalay, na ginagawang imposible ang pagpapanatili ng dryer nang walang isang buong pagsara ng system.
• Hindi magandang pamamahala ng kanal: Hindi pag -install o pagpapanatili ng awtomatikong condensate na trap ng kanal, na nagpapahintulot sa tubig na bumuo sa loob ng dryer.
• Hindi pinapansin ang mga nakapaligid na kondisyon: Pag -install a Pinalamig na air dryer sa isang mainit, marumi, o hindi maganda ang maaliwalas na silid ng makinarya. Ang condenser ng yunit ay nangangailangan ng isang palaging daloy ng cool, malinis na hangin upang tanggihan ang init. Ang mataas na nakapaligid na temperatura ay direktang nagpapabagal sa pagganap at maaaring maging sanhi ng pag -init ng yunit at isara.

Pag -iwas at Solusyon:

Ang solusyon sa mode na ito ng pagkabigo ay masigasig na pagsusuri at pagpaplano ng system. Ang isang kwalipikadong propesyonal ay dapat palaging magsagawa ng isang naka -compress na air audit upang matukoy ang tunay na demand ng system, paggamit ng rurok, at mga kondisyon sa kapaligiran bago pumili ng isang dryer. Ang dryer ay dapat mapili batay sa aktwal maximum na rate ng daloy (CFM or l/s) at the specific Mga kondisyon sa pagpapatakbo Haharapin ito, hindi sa mga pangkaraniwang patakaran ng hinlalaki. Ang pagtiyak ng pag -install ay sumusunod sa mga alituntunin ng tagagawa para sa mga clearance, piping, at mga koneksyon sa koryente ay pangunahing sa pagkamit ng na -rate na pagganap at kahabaan ng buhay.

Paghahambing ng pangkalahatang -ideya ng mga karaniwang pagkabigo

Ang sumusunod na talahanayan ay nagbibigay ng isang maigsi na buod ng tatlong karaniwang mga pagkabigo, ang kanilang mga sanhi, at pag -iwas sa mga hakbang para sa parehong uri ng mga dryers.
