Karamihan sa mga pag-uusap sa kalidad ng naka-compress na hangin ay nagsisimula sa pagsasala ng butil at pagdadala ng langis, ngunit kadalasan ang kahalumigmigan ang variable na tumutukoy kung magtagumpay o mabibigo ang isang proseso. Ang pressure dew point, karaniwang dinaglat na PDP, ay naglalarawan sa temperatura kung saan ang singaw ng tubig sa loob ng isang may presyon na linya ng hangin ay nagsisimulang mag-condense. Kapag ang PDP ay nasa itaas ng pinakamababang temperatura ng kapaligiran na nararanasan ng isang pipe network, nabubuo ang condensation sa loob mismo ng piping, hindi lamang sa punto ng paggamit.
Sa mga moisture-sensitive na manufacturing environment gaya ng electronics assembly, pharmaceutical packaging, at precision instrument air supply, kahit na ang ilang degree ng PDP deviation ay maaaring magpasok ng sapat na natitirang moisture para makompromiso ang kalidad ng produkto. Ang nag-iisang condensation event sa loob ng air line ay maaaring magdala ng mga particle ng kalawang, tumatayong tubig, o biological growth sa ibaba ng agos sa isang pneumatic tool, spray nozzle, o selyadong instrument housing.
Tinitingnan ng artikulong ito kung paano pinagsama-sama ang mga teknolohiya sa pagpapatuyo upang maabot ang mga dew point na hindi maaaring makuha ng isang single-stage system nang mag-isa, at kung paano isinasalin ang layering na iyon sa masusukat na mga nadagdag sa pagiging maaasahan para sa mga hinihingi na aplikasyon.
Ang nakapaligid na hangin ay palaging nagdadala ng singaw ng tubig, at ang pag-compress sa hangin na iyon ay nagtutuon ng kahalumigmigan sa halip na alisin ito. Ang ratio na humigit-kumulang pito sa isa ay karaniwan kapag ang hangin ay na-compress mula sa atmospheric pressure sa isang karaniwang working pressure, na nangangahulugang ang parehong dami ng singaw ng tubig ay naka-pack na ngayon sa isang mas maliit na espasyo. Kung walang paggamot, ang concentrated vapor na iyon ay lumalamig sa sandaling lumamig ang hangin saanman sa ibaba ng agos, sa loob man ng pipe run, filter housing, o tool.
Ang baseline function ng anumang yugto ng pagpapatuyo ay ang ibaba ang pressure dew point sa pinakamababang temperatura na makakaharap ng hangin pagkatapos umalis sa dryer. Ang mga yugto ng pagpapatuyo sa istilong palamigan ay karaniwang nagta-target ng pressure dew point sa hanay na tatlo hanggang sampung degrees Celsius, na sapat para sa general workshop air, pneumatic tool, at karamihan sa panlabas na piping sa mga mapagtimpi na klima.
Kung saan ang nag-iisang yugto na ito ay kulang ay sa mga aplikasyon kung saan ang downstream na kapaligiran ay bumaba nang mas mababa sa pagyeyelo, tulad ng panlabas na mga linya ng instrumento sa malamig na klima, o kung saan ang proseso mismo ay nangangailangan ng mas tuyong daloy ng hangin, tulad ng paghawak ng pulbos, optical coating, o moisture-sensitive packaging film production. Sa mga kasong iyon, ang isang palamigan na yugto lamang ay hindi makakarating sa kinakailangang punto ng hamog, at ang pangalawang mekanismo ng pagpapatuyo ay kinakailangan.
| Uri ng Application | Karaniwang Kinakailangang PDP | Sapat na Isang Yugto |
|---|---|---|
| Pangkalahatang mga tool sa pagawaan | 3 C hanggang 10 C | Oo |
| Panlabas na tubo, katamtamang klima | 0 C hanggang 3 C | Madalas |
| Panlabas na tubo, malamig na klima | -20 C o mas mababa | Hindi |
| Mga prosesong elektroniko o optical | -40 C o mas mababa | Hindi |
| Paghawak ng parmasyutiko o pulbos | -40 C hanggang -70 C | Hindi |
Gumagamit ang isang adsorption dryer ng solidong desiccant material, karaniwang naka-activate na alumina o molecular sieve, upang pisikal na itali ang mga molekula ng tubig sa ibabaw nito habang dumadaan ang hangin sa isang naka-pack na kama. Hindi tulad ng pinalamig na paglamig, na umaasa sa pagpapababa ng temperatura upang mapawi ang tubig, ang adsorption ay umaasa sa kimika sa ibabaw ng desiccant upang direktang alisin ang singaw mula sa air stream. Ang mekanismong ito ay nagbibigay-daan sa mga sistema ng adsorption na maabot ang mas mababang mga punto ng hamog, madalas na nasa hanay na minus apatnapu hanggang minus pitumpung degrees Celsius, depende sa uri ng desiccant at paraan ng pagbabagong-buhay.
Ang pagsasaayos ng double tower ay ang karaniwang arkitektura para sa tuluy-tuloy na operasyon. Habang ang isang tore ay aktibong nagpapatuyo sa papasok na daloy ng hangin, ang pangalawang tore ay nire-regenerate, ibig sabihin, ang saturated desiccant bed nito ay nag-iipon ng moisture upang maibalik ito sa serbisyo. Dalawang karaniwang paraan ng pagbabagong-buhay ang ginagamit:
Ang mga tower ay nagpapalit ng mga tungkulin sa isang naka-time o dew-point-triggered cycle, kaya ang outlet air stream ay nananatiling patuloy na tuyo kahit na ang desiccant bed sa loob ng bawat tower ay gumagalaw sa sarili nitong saturation at regeneration phase.
Dahil umaasa ang adsorption sa isang may hangganang desiccant surface area, ang pagiging epektibo ng system ay nakadepende nang husto sa inlet air condition. Ang paunang pagsasala upang alisin ang maramihang likido at langis na aerosol sa itaas ng agos ng mga tore ay nagpapahaba ng buhay ng desiccant at pinapanatili ang maaabot na punto ng hamog sa paglipas ng panahon, kaya naman ang mga adsorption dryer ay halos palaging naka-install sa ibaba ng agos ng pangunahing yugto ng paglamig o paghihiwalay sa halip na direkta pagkatapos ng compressor.

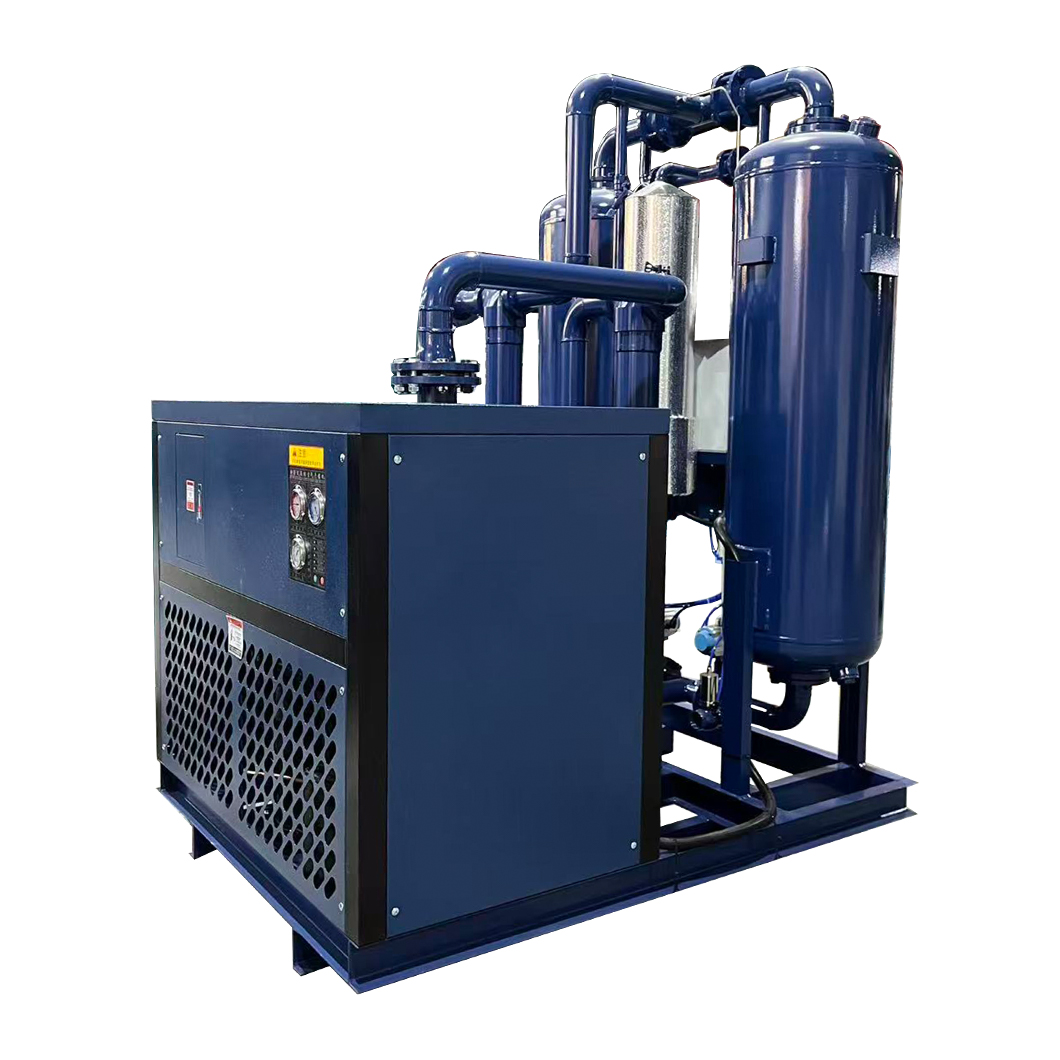

Pinagsasama ng pinagsamang sistema ang isang pangunahing yugto ng pagpapalamig o paghihiwalay na may pangalawang yugto ng adsorption sa isang solong engineered na pakete, sa halip na ituring ang mga ito bilang dalawang magkahiwalay na laki at naka-install na mga yunit. Ang pangunahing yugto ang humahawak sa bulto ng moisture load, na inaalis ang karamihan ng singaw ng tubig at bulk condensate bago pa man maabot ng hangin ang mga desiccant bed. Ang yugto ng adsorption ay kailangan lamang na alisin ang natitirang, mas maliit na bahagi ng singaw upang maabot ang isang napakababang punto ng hamog.
Ang naka-stage na diskarte na ito ay may direktang praktikal na benepisyo: binabawasan nito ang moisture load na ipinakita sa mga desiccant bed, na nagpapahaba ng pagitan sa pagitan ng mga siklo ng pagbabagong-buhay at binabawasan ang dami ng purge na hangin na natupok sa panahon ng walang init na pagbabagong-buhay. Sa data ng field na nakolekta sa mga pangkalahatang pang-industriyang installation, ang pagpapares ng isang pre-cooling stage bago ang adsorption ay naiulat na bawasan ang pagkonsumo ng hangin sa purge sa pamamagitan ng makabuluhang margin kumpara sa adsorption drying lamang, dahil mas kaunting tubig ang kailangang ma-desorbed bawat cycle.
Ang pagsasagawa ng proseso ng paglamig bago ang adsorption ay hindi lamang nagpapabuti ng dew point, pinoprotektahan nito ang ekonomiya ng buong sistema sa pamamagitan ng pagbabawas kung gaano kahirap gumana ang desiccant bed sa bawat cycle.
Ang mga pinagsamang unit ay karaniwang tinutukoy bilang isang footprint na may mga nakabahaging kontrol, na pinapasimple rin ang pagsubaybay sa dew point. Ang isang sensor na inilagay sa huling saksakan ay nagbibigay ng tumpak na pagbabasa sa pagganap ng system, sa halip na nangangailangan ng magkahiwalay na mga punto ng pagsubaybay sa dalawang independiyenteng kinokontrol na mga yunit.
Ang pagpili sa pagitan ng isang standalone refrigerated stage, isang standalone na adsorption stage, o isang pinagsamang package ay depende sa dew point target, ang moisture load, at ang operating cost tolerance ng pasilidad. Ang talahanayan sa ibaba ay nagbubuod sa mga praktikal na tradeoff.
| Teknolohiya | Karaniwang Saklaw ng PDP | Profile ng Enerhiya | Pinakamahusay na Pagkasyahin |
|---|---|---|---|
| Pinalamig lang | 3 C hanggang 10 C | Mas mababang gastos sa pagpapatakbo | Pangkalahatang hangin ng halaman, mga kasangkapan |
| Adsorption lang | -40 C hanggang -70 C | Mas mataas dahil sa pagpurga o pagkawala ng init | Malamig na klima o mga linya ng dry-process |
| Pinagsamang sistema | -40 C hanggang -70 C | Nabawasan kumpara sa adsorption lamang | Mataas na dami ng tuyong hangin na may kontrol sa gastos |
Ang mga pasilidad na nangangailangan lamang ng proteksyon laban sa paminsan-minsang malamig na mga snap ay madalas na nakakahanap ng isang standalone na refrigerated stage na sapat, sa kondisyon na ang piping ay mahusay na insulated at hindi dumadaan sa mga hindi pinainit na panlabas na espasyo. Ang mga pasilidad na nagpapatakbo ng tuluy-tuloy, mataas ang dami ng dry air demand, gaya ng mga film extrusion lines o fiber optic cable production, ay may posibilidad na makakita ng mas mabilis na return on investment mula sa pinagsamang package dahil ang pinababang purge air loss ay sumasama sa libu-libong oras ng pagpapatakbo bawat taon.
Ang pagpili ng configuration ng pagpapatuyo ay dapat magsimula sa aktwal na kinakailangan sa ibaba ng agos, hindi ang na-rate na output ng compressor. Nakakatulong ang ilang tanong na paliitin ang desisyon:
Para sa instrumentong nagbibigay ng hangin sa mga sensitibong sistema ng kontrol, maraming mga detalye ang humihiling ng dew point na hindi bababa sa sampung degrees Celsius sa ibaba ng pinakamababang inaasahang ambient temperature bilang margin sa kaligtasan. Ang margin na ito ay tumutukoy sa mga pagbabagu-bago ng presyon at pag-anod ng sensor sa paglipas ng panahon, at ito ay isa sa mga pinakakaraniwang dahilan kung bakit ang mga pasilidad ay lumipat mula sa isang yugto patungo sa isang pinagsamang diskarte sa pagpapatuyo kahit na ang kinakalkula na minimum na kinakailangan ay tila bahagyang mas mababa kaysa sa kung ano ang maaaring maihatid ng nag-iisang pagpapalamig.
Ang pagganap ng anumang adsorption-based na system ay unti-unting bumababa habang ang desiccant bed ay lumalapit sa saturation, at ang pagkasira na ito ay hindi palaging nakikita nang walang aktibong pagsubaybay. Ang dew point na gumagapang pataas sa loob ng mga linggo o buwan ay mas karaniwan kaysa sa biglaang pagkabigo, kaya naman ang pag-asa sa isang nakapirming regeneration timer na walang pag-verify ng dew point ay maaaring mag-iwan ng pasilidad na malantad sa mabagal, hindi natukoy na moisture creep.
Kasama sa mga praktikal na hakbang para sa pamamahala ng desiccant performance sa buhay ng serbisyo ng system:
Ang pag-iwas sa downstream condensation ay sa huli ay isang bagay ng pagkakapare-pareho sa halip na pinakamataas na pagganap. Ang isang sistema na umabot sa napakahusay na punto ng hamog sa unang araw ngunit umaanod pataas nang hindi napapansin sa susunod na taon ay nagbibigay ng kaunting praktikal na proteksyon kumpara sa isang sistema na sinusubaybayan at pinapanatili upang magkaroon ng matatag, na-verify na dew point sa buong agwat ng serbisyo nito.
Ang pressure dew point ay sinusukat sa aktwal na operating pressure ng compressed air system, habang ang atmospheric dew point ay tumutukoy sa parehong hangin sa karaniwang atmospheric pressure. Dahil ang compression ay nagko-concentrate ng moisture, ang pressure dew point ng isang partikular na air stream ay palaging mas mataas kaysa sa katumbas nitong atmospheric dew point, kaya naman tinutukoy ng compressed air specifications ang PDP kaysa sa atmospheric dew point.
Ang mga lower dew point system ay karaniwang kumokonsumo ng mas maraming enerhiya sa pamamagitan ng pagpurga ng pagkawala ng hangin o pagpapatakbo ng heater, at nangangailangan sila ng mas maingat na pagpapanatili ng desiccant. Ang pagtukoy sa isang system na higit pa sa kung ano talaga ang kailangan ng proseso ay nagdaragdag ng patuloy na gastos sa pagpapatakbo nang walang katumbas na kalidad o pagiging maaasahan ng benepisyo, kaya ang pagtutugma ng dew point target sa tunay na kinakailangan sa ibaba ng agos ay ang mas cost-effective na diskarte.
Ang buhay ng serbisyo ay nag-iiba sa kalidad ng hangin, pagkarga ng kontaminasyon, at mga ikot ng pagpapatakbo, ngunit ang desiccant media sa isang mahusay na pinapanatili na sistema na may wastong pre-filtration ay karaniwang nananatiling epektibo sa loob ng ilang taon bago kailanganin ang pagpapalit. Ang mga pasilidad na may mahinang upstream na pagsasala o madalas na oil carryover ay karaniwang nakakakita ng mas maikling buhay ng desiccant at dapat magbadyet para sa mas madalas na inspeksyon.
Sa maraming kaso, maaaring magdagdag ng yugto ng adsorption sa ibaba ng agos ng isang umiiral nang pinalamig na dryer upang lumikha ng isang epektibong pinagsamang pagsasaayos, sa kondisyon na ang kasalukuyang yunit ay may sapat na kapasidad at ang piping layout ay nagbibigay-daan para sa karagdagang footprint. Ang tamang pagtatasa ng kapasidad ng kasalukuyang pangunahing yugto ay inirerekomenda bago magdagdag ng pangalawang yugto ng pagpapatuyo.
Ang biglaang pagtaas ng dew point ay kadalasang sanhi ng isang nabigo o nalampasan na ikot ng pagbabagong-buhay, isang basag o na-channel na desiccant bed na nagpapahintulot sa hangin na makalampas sa media, o isang upstream pre-filter failure na tumatabon sa desiccant ng likidong tubig o langis. Ang pagsuri sa tatlong bahaging ito sa pagkakasunud-sunod ay karaniwang matutukoy ang ugat ng mabilis.
